nginx ingress controller 설치하기

kubeadm으로 k8s를 설치한 후 ingress controller를 추가로 설치해야 합니다.

1. minikube에 설치

만약, minikube를 사용한다면 아래 명령으로 간단히 설치할 수 있습니다.

$ minikube addons enable ingress



2. kubernetes 1.23.* 이상에 설치

2021년 12월 현재 k8s 1.23.1에 설치하는 방법입니다.

그전 버전에서 문제가 있었던 ingress설치 버그가 해결이 되어 공식 페이지에서 가이드하는 아래 방법으로 잘 설치 됩니다.

아래 페이지에서 Baremetal 설치를 이용하여 설치 하십시오.

https://kubernetes.github.io/ingress-nginx/deploy/

Installation Guide - NGINX Ingress Controller



nginx ingress controller는 NodePort로 동작합니다.

아래 예와 같이 외부에 노출된 NodePort(아래 예에서는 32686)는 생성시마다 달라집니다.

만약, 고정하려면 deploy.yaml에서 지정하십시오.

[root@ondal install]# kubectl get svc -n ingress-nginx
NAME                                 TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             NodePort    10.107.23.205    <none>        80:32686/TCP,443:30539/TCP   31m
ingress-nginx-controller-admission   ClusterIP   10.100.133.234   <none>        443/TCP                      31m



NodePort를 사용하면 'http://{ingress address}:{ingress controller NodePort}'와 같이 서비스 호출 시 항상 인그레스 컨트롤러의 NodePort를 붙여줘야 합니다.

NodePort를 사용하기 싫으면, 아래와 같이 Service에 External IP를 지정해도 됩니다. 이 ExternalIP는 클러스터 노드들의 IP를 추가해 주면 됩니다.

$ kubectl edit svc ingress-nginx-controller -n ingress-nginx

...
spec:
  clusterIP: 10.107.23.205
  clusterIPs:
  - 10.107.23.205
  externalIPs:
  - 169.56.70.201
...



잘 동작 하는지 테스트 합니다.

test-ingress.yaml파일을 만들고 배포합니다.

주의할것은 ingress annotations에 아래와 같이 Ingress class가 반드시 지정되어 있어야 한다는 겁니다.

kubernetes.io/ingress.class: "nginx"

 참고로 이 IngressClass는 위 ngix controller 배포 시 'IngressClass'라는 Kind와 "nginx"라는 이름으로 생성됩니다.

kind: Pod
apiVersion: v1
metadata:
  name: apple
  labels:
    app: apple
spec:
  containers:
    - name: apple
      image: hashicorp/http-echo
      imagePullPolicy: IfNotPresent
      args:
        - "-text=apple"
---
kind: Service
apiVersion: v1
metadata:
  name: apple
spec:
  selector:
    app: apple
  ports:
    - port: 5678 # Default port for image
---
kind: Pod
apiVersion: v1
metadata:
  name: banana
  labels:
    app: banana
spec:
  containers:
    - name: banana
      image: hashicorp/http-echo
      imagePullPolicy: IfNotPresent
      args:
        - "-text=banana"
---
kind: Service
apiVersion: v1
metadata:
  name: banana
spec:
  selector:
    app: banana
  ports:
    - port: 5678 # Default port for image
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: http-echo
  annotations:
    kubernetes.io/ingress.class: "nginx"
    ingress.kubernetes.io/rewrite-target: /
    kubernetes.io/ssl-redirect: "false"
spec:
  rules:
  - http:
      paths:
        - path: /apple
          pathType: Prefix
          backend:
            service:
              name: apple
              port:
                number: 5678
        - path: /banana
          pathType: Prefix
          backend:
            service:
              name: banana
              port:
                number: 5678

아래 예와 같이 default namespace에 배포합니다.

kubectl apply -f test-ingress.yaml



ingress가 생성된것을 확인합니다.

[root@ondal install]# kubectl get ing
NAME    CLASS    HOSTS   ADDRESS         PORTS   AGE
fruit   <none>   *       169.56.70.201   80      46m

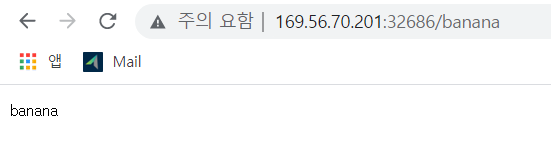

이제 웹브라우저에서 아래와 같은 형식으로 접근합니다.

http://{ingress address}:{ingress controller NodePort}/apple[또는 banana]

ingress adress는 바로 위에서 구한값이고, ingress controller nodeport는 4)번 단계에서 구한 값입니다.

Service 'ingress-nginx-controller'에 External IP를 지정한 경우는 아래와 같이 접근하면 됩니다.

http://{External IP}/apple[또는 banana]



* Body size 와 Timeout 늘리기

ingress 를 통해 데이터가 업로더/다운로드 될 때 일정 사이즈 이상이 되거나 Timeout을 초과하면 끊깁니다.

이런 현상이 발생하면 아래와 같이 body size와 timeout을 늘이면 됩니다.

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  annotations:
    nginx.ingress.kubernetes.io/proxy-body-size: 100m
    nginx.ingress.kubernetes.io/proxy-connect-timeout: "60s"
    nginx.ingress.kubernetes.io/proxy-send-timeout: "60s"
    nginx.ingress.kubernetes.io/proxy-read-timeout: "60s"



3. bastion 서버 통해 k8s cluster를 ingress를 이용하여 연결하기

외부에서 k8s cluster를 ingress로 직접 연결할 때는 이 작업은 필요 없습니다.

그러나 실제 운영환경에서는 k8s cluster는 외부에 직접 노출 시키지 않고, L4/L7과 같은 Load balancer를 통해서 연결합니다.

이 글에서는 haproxy라는 S/W Load Balancer를 이용하여 연결하는 방법을 사용해 보겠습니다.

즉, User => haproxy서버 => ingress nginx 서버 => k8s Service => Pod로 연결되게 하는 겁니다.

아래 글을 참고하여 haproxy서버를 bastion 서버에 설치 합니다.

https://kubepia.github.io/cloudpak/cp4app/install/infra05.html#haproxy%EC%84%9C%EB%B2%84-%EC%84%A4%EC%B9%98

Infra Servers-HAProxy서버 설치 | Kubepia Documents



아래는 haproxy.cfg의 예제입니다.

ingree-nginx Service객체의 포트는 30080과 30443으로 고정하여 지정하였습니다.

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
    # to have these messages end up in /var/log/haproxy.log you will
    # need to:
    #
    # 1) configure syslog to accept network log events.  This is done
    #    by adding the '-r' option to the SYSLOGD_OPTIONS in
    #    /etc/sysconfig/syslog
    #
    # 2) configure local2 events to go to the /var/log/haproxy.log
    #   file. A line like the following can be added to
    #   /etc/sysconfig/syslog
    #
    #    local2.*                       /var/log/haproxy.log
    #
    log         127.0.0.1 local2

    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000

#---------------------------------------------------------------------
# api server
#---------------------------------------------------------------------
frontend apiserver
    bind *:6443
    default_backend apiserver
    mode tcp
    option tcplog
backend apiserver
    balance source
    mode tcp
    server worker1 10.193.24.196:6443 check
    server worker2 10.193.24.197:6443 check
#---------------------------------------------------------------------
# ingress-http
#---------------------------------------------------------------------
frontend ingress-http
    bind *:80
    default_backend ingress-http
    mode tcp
    option tcplog
backend ingress-http
    balance source
    mode tcp
    server worker1 10.193.24.196:30080 check
    server worker2 10.193.24.197:30080 check
#---------------------------------------------------------------------
# ingress-https
#---------------------------------------------------------------------
frontend ingress-https
    bind *:443
    default_backend ingress-https
    mode tcp
    option tcplog
backend ingress-https
    balance source
    mode tcp
    server worker1 10.193.24.196:30443 check
    server worker2 10.193.24.197:30443 check



설치 후에 외부에서 bastion서버를 통해 제대로 Pod 연결이 되는지 확인 합니다.

http://{basion IP}/apple[또는 banana]
